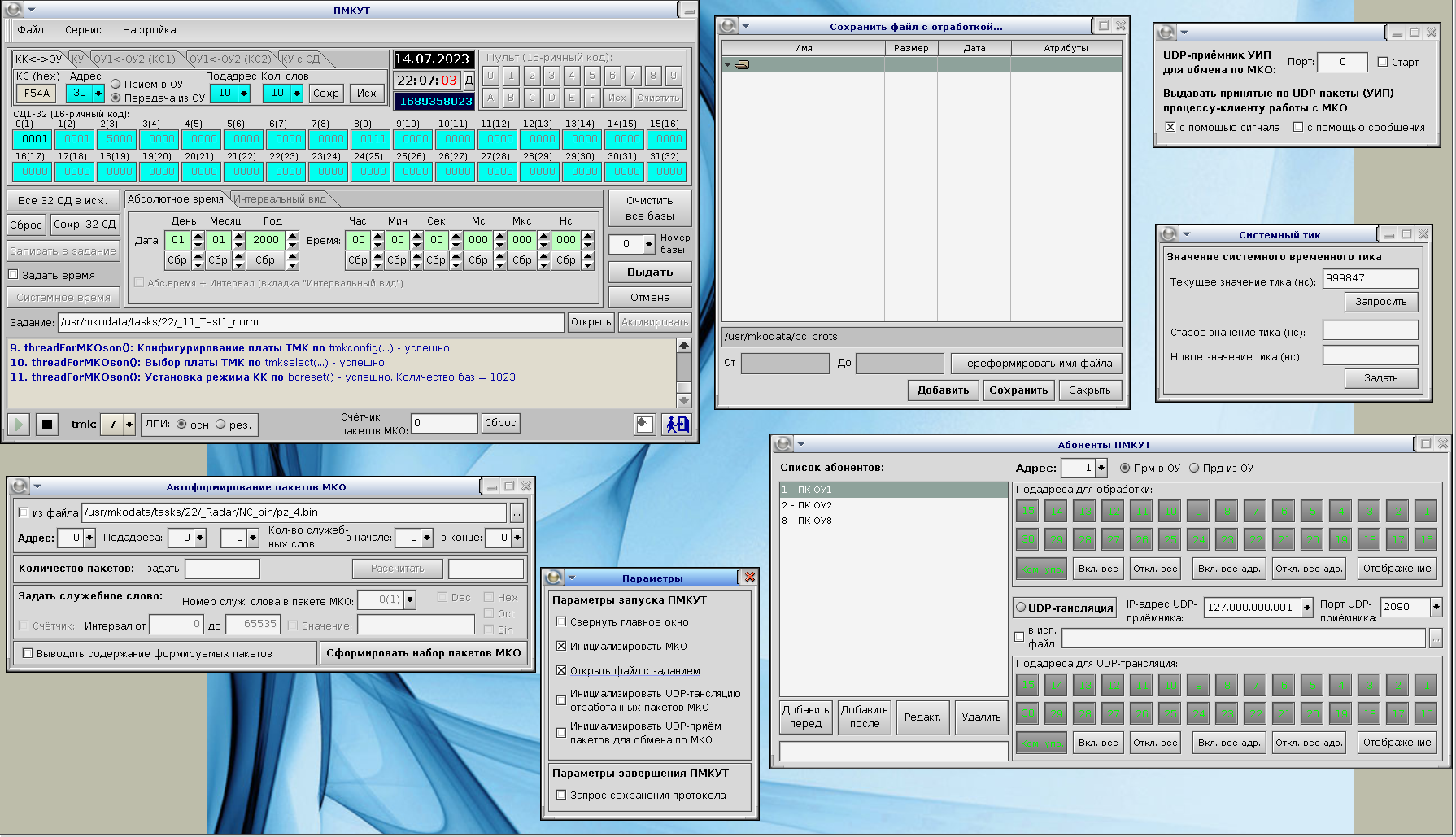

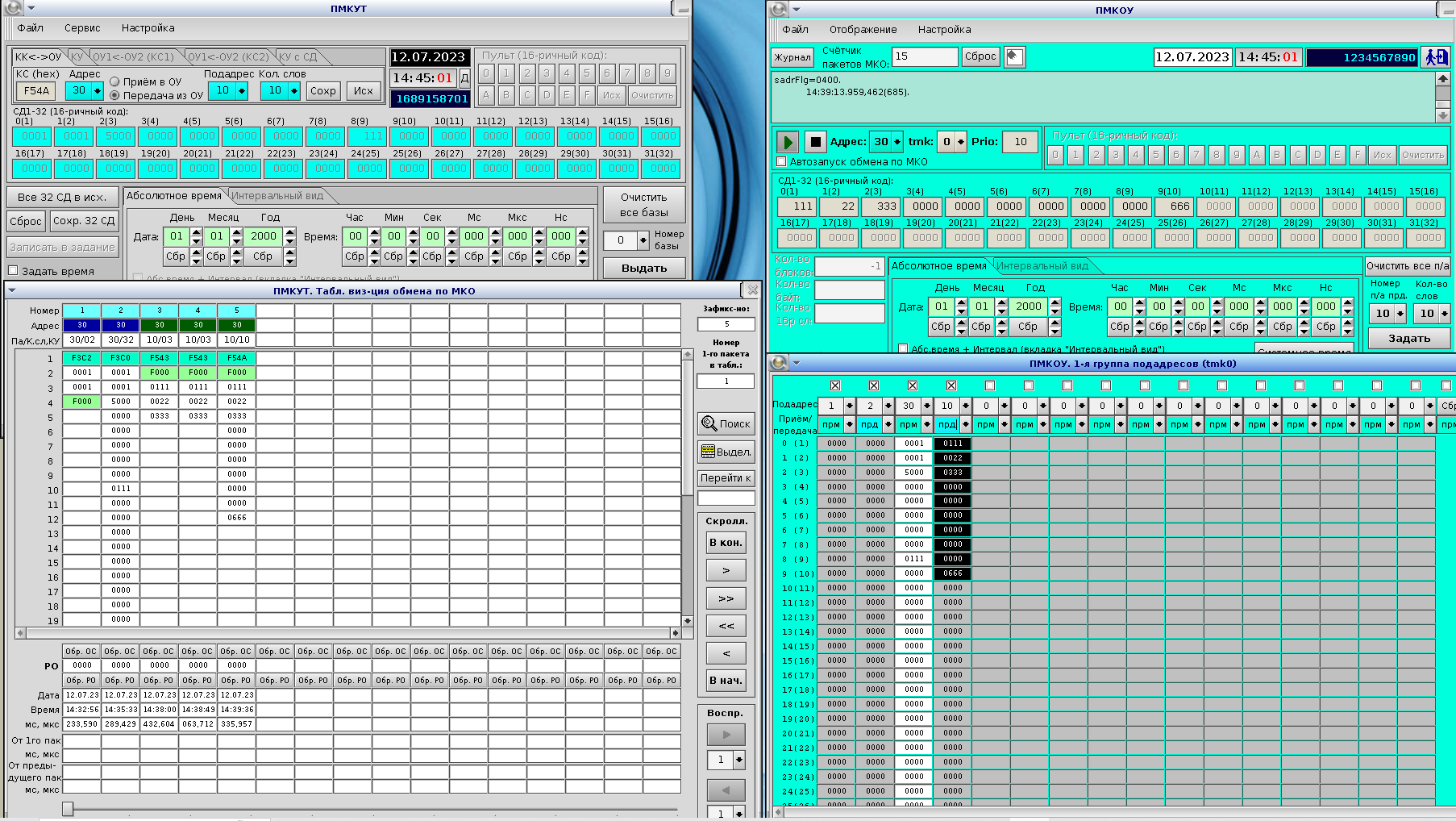

Программный мульти-сервисный комплекс управления и тестирования
(ПМКУТ)
Основное назначение: Ускорение, значительное сокращение затрат
времени и обеспечение удобства создания, отладки и контроля
информационного обмена по МКО встраиваемого ПО бортовых приборов и
систем, функционирующих в режиме оконечных устройств (ОУ) на шине
МКО.
-
Функционирование в режиме контроллера шины МКО по
резервированному магистральному последовательному
интерфейсу (МПИ) в соответствии с ГОСТ Р 52070-2003 с
целью тестирования командно-информационного обмена
приборных блоков и систем, а также их имитаторов, которые
функционально разрабатываются как ОУ на МПИ.
-
ПМКУТ обеспечивает информационный обмен по форматам: КК-ОУ
(в том числе в групп. режиме), ОУ-КК, ОУ-ОУ (в т.ч. в
групп. режиме), КС(с КУ)- ОС (в т.ч. в групп. режиме),
КС(с КУ)+ИС-ОС (в т.ч. в групп. режиме), КС(с КУ)-ОС+ИС.
-
Возможность формирования управляющих и информационных
пакетов (УИП) с различным представлением задаваемых слов
данных (СД) – побитовое, 8-ричное, 10-тичное (2 или 4
байта), 16-ричное, с плавающей точкой (4 или 8 байт).
-
Выдача УИП по МКО: - оперативно (т.е. сразу, без привязки
ко времени); - с привязкой к абсолютному времени, либо с
интервалом от текущего (в том числе многократно).
-
Возможность формирования заданий в виде последовательности
УИП, записываемых в файл автоматически в хронологическом
порядке.
-
Возможность автоматической записи в задание массива
одинаковых УИП с равными интервалами времени «в один
клик».
-
Наличие дополнительного функционала обеспечения удобства
создания и восприятия отработки заданий с УИП.
-
Возможность редактирования заданий с массивами УИП.
-
Для отработки заданий, привязанных ко времени, из файла
имеется режим установки времени системных часов.
-
Наличие опции отображения трафика в цифровом виде (8, 10
или 16- ричное представление) с возможностью селекции
(фильтрации) по адресам и подадресам.
-
Наличие функционала передачи отработанных УИП по каналу
UDP для детальной специализированной обработки с
возможностью автоматического запуска программы
UDP-приёмника.
-
Возможность сохранения протокола результатов работы в файл
с последующем его открытием для детального анализа.

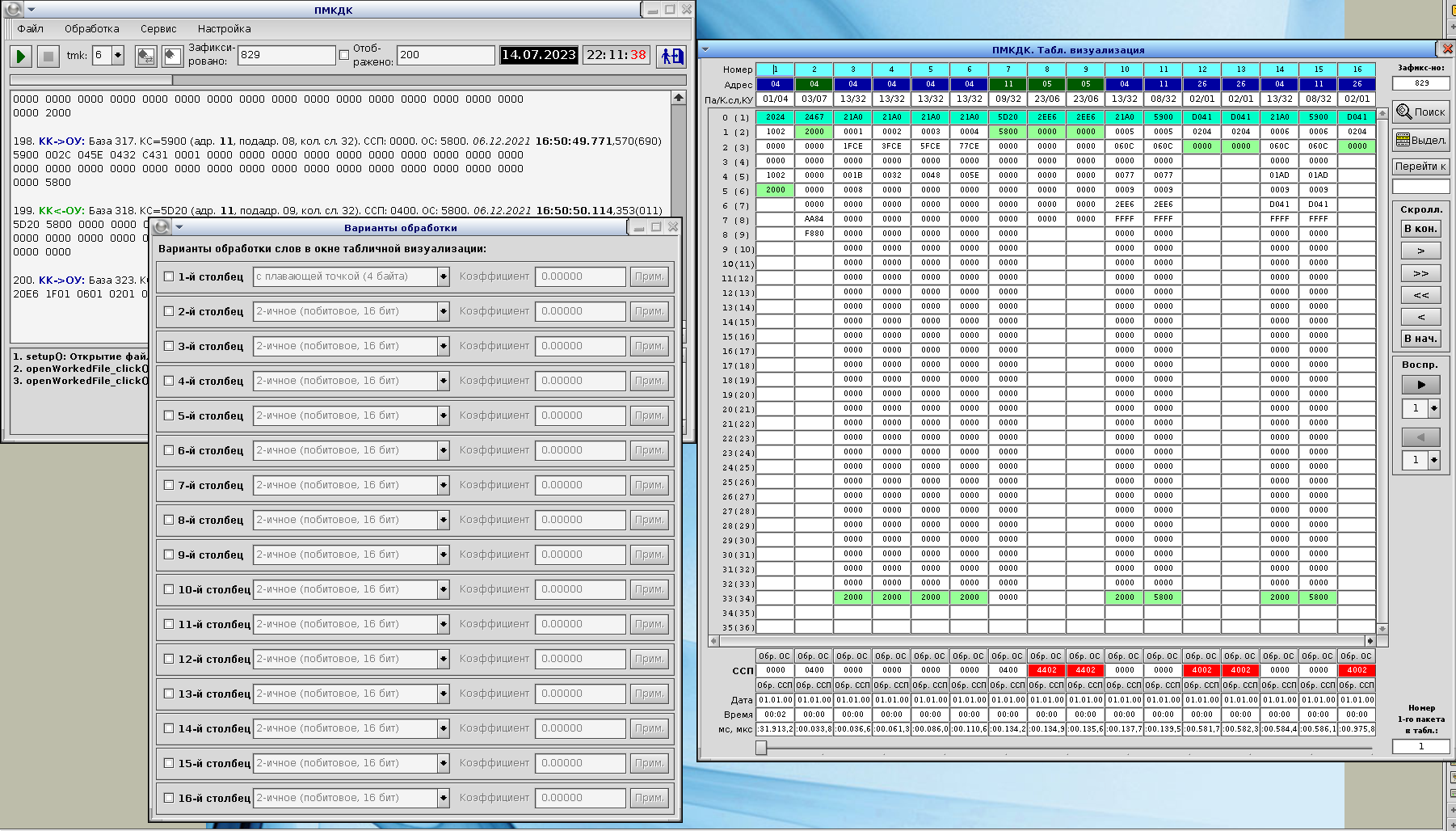

Программный мульти-сервисный комплекс диагностики и
контроля
(ПМКДК)
Основное назначение: Ускорение, значительное сокращение затрат
времени и обеспечение удобства создания, отладки и контроля
информационного обмена по МКО встраиваемого ПО бортовых приборов и
систем, функционирующих в режиме контроллера шины (КШ) МКО.
-
ПМКДК функционирует в режиме монитора МКО и предназначен
для фиксации и отображения процесса и результатов выдачи
управляющих и информационных пакетов (УИП) по
резервированному магистральному последовательному
интерфейсу (МПИ) по ГОСТ Р 52070-2003 в темпе работы.
-
ПМКДК может использоваться, как анализатор УИП, при
разработке, отладке функционирования по МПИ, эксплуатации
и техническом обслуживании программного обеспечения
систем, являющихся контроллерами шины (КШ) или оконечными
устройствами (ОУ) в соответствии с ГОСТ Р 52070-2003.
-
Все фиксируемые УИП записываются с привязкой ко временем
их фиксации.
-
Визуализация информационного обмена ведётся в текстовом и
табличном видах, для ослабления загрузки процессора в ходе
фиксации визуализация может быть отключена и затем
включена, когда обменные операции будут завершены.
-
В ходе фиксации и представления УИП в табличном виде
имеется возможность выделения (индикации) задаваемого
набора слов в составе УИП по принципам логического «и» и
логического «или».
-

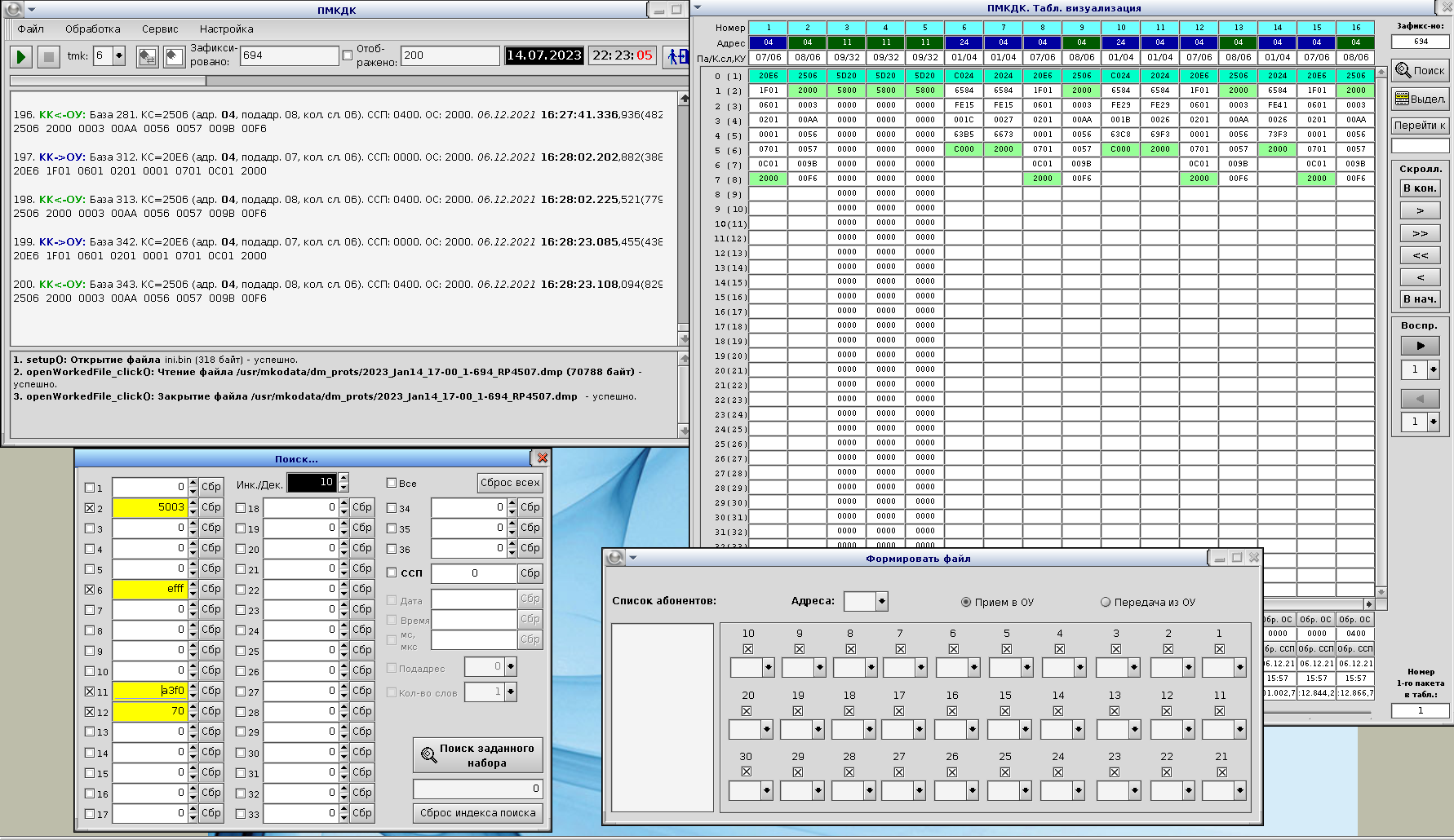

Также имеется возможность расширенного поиска УИП с
заданным набором слов.
-
Наличие опции отображения трафика в цифровом виде (8, 10
или 16- ричное представление) с возможностью фильтрации по
адресам и подадресам.
-
Наличие функционала передачи отработанных УИП по каналу
UDP для детальной специализированной обработки.
-
Возможность сохранения протокола результатов работы в файл
с последующем его открытием для детального анализа.

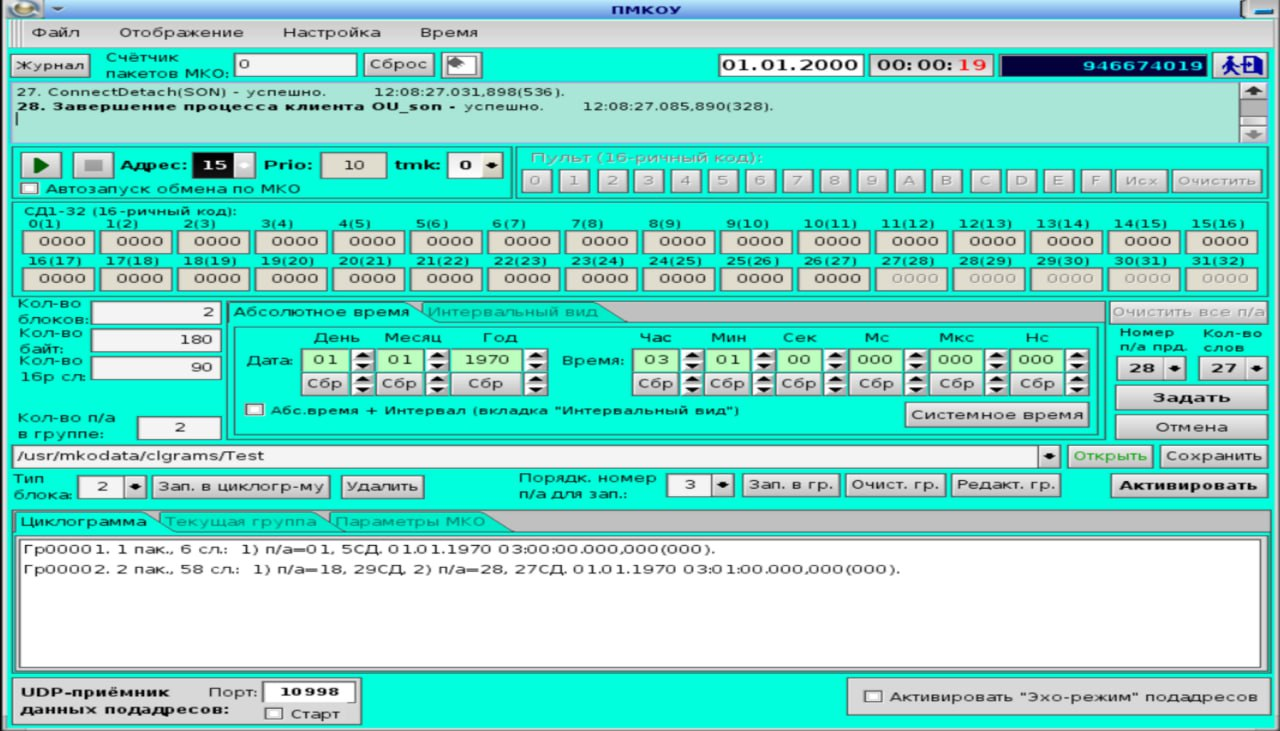

Программный мульти-сервисный комплекс оконечного устройства (ПМКОУ)
Основное назначение: Ускорение и удобство разработки, отладки протоколов,
а также диагностики алгоритмов, временных интервалов и других характеристик ПО приборов,
функционирующих в режиме контроллера шины (КШ) МКО.
-
ПМКОУ функционирует в режиме оконечного устройства МКО и
предназначен для получения, выдачи и отображения в темпе
работы управляющих и информационных пакетов (УИП) по резервированному
магистральному последовательному интерфейсу (МПИ) по ГОСТ Р 52070-2003.
-
ПМКОУ может использоваться как программный имитатор бортовой системы
(ОУ на МКО) при разработке, отладке функционирования по МПИ, эксплуатации
и техническом обслуживании программного обеспечения систем, являющихся контроллерами
шины (КШ) в соответствии с ГОСТ Р 52070-2003.
-
Для ПМКОУ должен быть задан адрес. Один экземпляр ПМКОУ обеспечивает имитацию одного адреса МКО.
-
На главном окне с помощью удобного пульта, позволяющего работать
только мышью, задаются значения и количество слов данных для записи в соответствующие подадреса передачи.
-
Также имеется функционал формирования массивов
циклограмм пакетов с привязкой ко времени записи
в подадрес передачи (только для подадресов передачи из ОУ).
-
Расширенная визуализация состояния данных
подадресов позволяет наблюдать значения данных
любого подадреса приёма и передачи в реальном времени.
-
Наличие функционала передачи отработанных
УИП по каналу UDP для детальной специализированной обработки.
-
Возможность сохранения протокола результатов работы в файл с последующим его открытием для детального анализа.
